德國GMN軸承代碼解釋
作者:天津茲維克 時間:2023-07-11

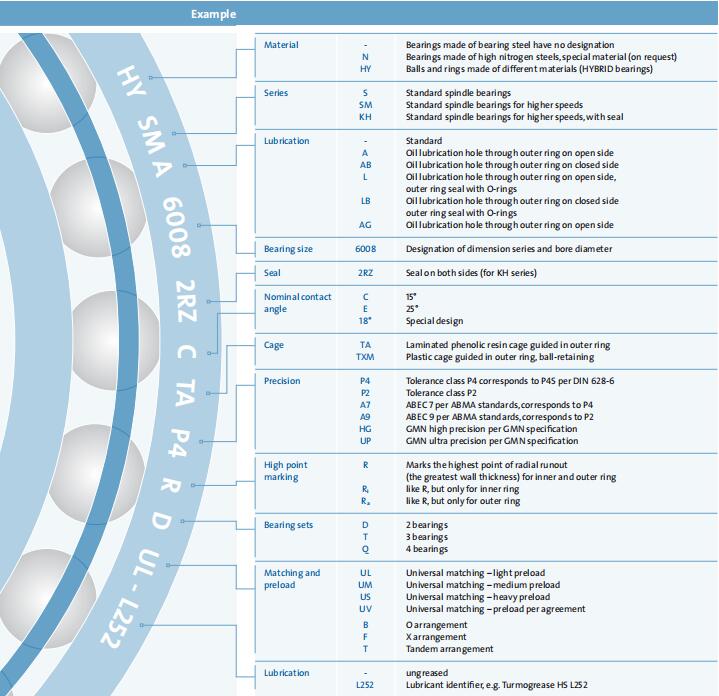

德國GMN是德國一家擁有多年機床主軸及軸承制造經驗的企業，公司主要生產機床電主軸，微型精密球軸承，主要針對GAO科技行業GMN軸承具有體積小，精度GAO，轉速快的特點，一般應用于航空航天和數控機床等領域。但是很多客戶不知道GMN軸承代碼都代表的什么意思，今天小編就給大家解釋一下GMN軸承每個字母都代表什么含義：
材料代碼：
-：普通軸承鋼
N：特殊材料，高氮鋼
HY：陶瓷
軸承系列：
S：普通主軸軸承
SM：高速主軸軸承
KH：高速主軸軸承，帶密封設計
潤滑方式：
-：標準
A：外圈開口側附油潤滑孔
潤滑方式
AB：外圈封閉側附油潤滑孔
L：外圈開口側附油潤滑孔，外圈用0型圈密封
LB：外圈封閉側附油潤滑孔，外圈用0型圈密封
AG：外圈開口側附脂潤滑孔
軸承尺寸
6008：尺寸系列和內徑尺寸
密封：
2RZ：
雙側密封(針對KH系列)
接觸角：
C:15°
E:25°
18°：特殊設計
保持架
TA
：層狀酚醛樹脂，外圈導引
TXM：TXM
塑料保持架，外圈導引
精度等級：
P4:公差等級P4對應DIN628-6的P4S級
P2
：公差等級P2
A7
：按ABMA標準的ABEC7級，對應P4級
A9：
按ABMA標準的ABEC9級，對應P2級
HG：
按GMN規范的高精度
UP：
按GMN規范的超高精度
高點標記
R
標記內、外圈徑向跳動的最高點(最大的壁厚）
R
i類似R，但只標記內圈
Ra
類似R，但只標記外圈
每組軸承數量
D：兩個軸承
T: 三個軸承
Q：四個軸承
